安科瑞 ARD-KHD-S03A/B 抗晃电装置：低压直起回路稳定运行的 “硬核防护盾”

 安科瑞 刘芳 18860995107

一、低压直起回路加装抗晃电功能的意义

在工业电气系统里，低压电动机直起回路凭借简单可靠、启动迅速且易于维护等突出优势，得到了广泛应用。不过，电网供电质量并非始终稳定，由此引发的电压骤降和短时中断（也就是常说的 “晃电”），给直起回路的平稳运行带来了不小的挑战。

晃电产生的危害：

然而电网供电质量波动引起的电压骤降和短时中断（即晃电）却对直起回路的平稳运行提出了挑战，这是因为当交流直起回路晃电时，会对接触器和负载会产生诸多负面影响：

对于接触器而言，晃电会引起接触器触点抖动或断开，当电压降低到一定程度，接触器的电磁吸力会减弱，接触器的触点会抖动甚至断开。

对于负载而言，如果晃电程度较轻，会导致电机转矩改变，从而使电机转速出现波动，进而导致输送带速度不稳定、风机风量波动等问题；如果晃电程度较深，则负载会随着接触器的晃电释放和停机，让生产陷入停滞。

二、安科瑞ARD-KHD-S03A/B低压抗晃电装置

为了避免晃电引起上述现象，对用户的设备和正常生产造成不利影响，我司针对电动机直起回路的此类潜在问题推出ARD-KHD-S03A/B系列抗晃电装置，旨在当主回路发生晃电时，维持交流接触器继续吸合一段时间（10.999s以内可设），等待电压恢复正常后回路可以继续运行，从而有效地提高了低压直起回路抵御电网电压波动的能力；而当超过晃电允许时间，电压仍未恢复时，装置则停止供电控制接触器释放，避免接触器长时间欠压吸合，达到保护接触器和负载的目的。

2.1产品特点

■ 晃电保持和晃电再起动相结合，接线方便，能有效抵御电压跌落引起的接触器释放；

■ 抗晃电可编程设置，满足不同客户需求；

■ 4路可编程DI输入，采用内置DC24V电源；4路可编程无源DO输出；

■ 可选配1路MODBUS_RTU通讯；

■ 可选配记录晃电事件、开关量事件、接触器事件、装置事件、上电事件、暂升暂降事件，各类事件各16条，方便用户维护管理；

■ 主体标配液晶显示，同时选配外置嵌入式安装显示单元；

■ 外置显示单元支持U盘程序升级。

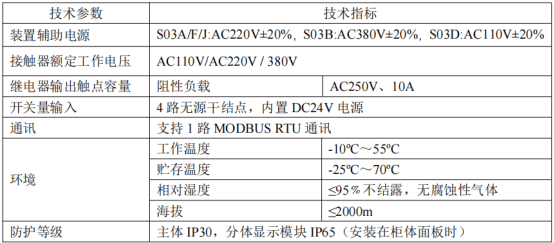

2.2技术参数

2.3外形尺寸及安装

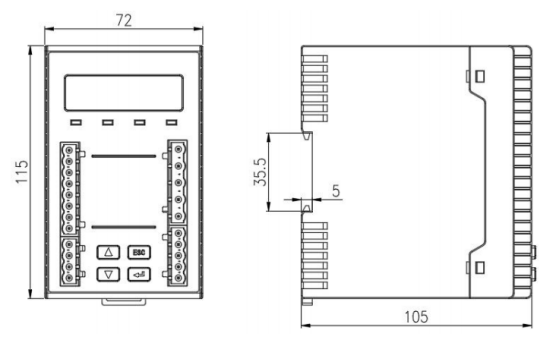

主体尺寸图

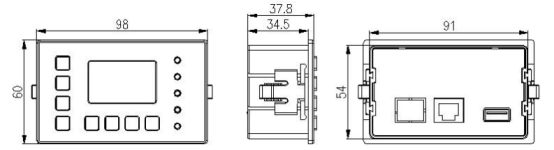

显示单元尺寸图

三、结语

综上所述，安科瑞 ARD-KHD-S03A/B 系列低压抗晃电装置凭借其多样的功能和可靠的性能，为低压直起回路应对晃电问题提供了有效的解决方案，有助于保障工业生产的稳定运行，是工业电气系统中提升供电可靠性的理想选择。
