 电源、UPS、柴油发电机组、精密配电柜、储能变流器等供电设备，空载状态下无法真实反映实际运行性能。空载测试只能验证基础通电功能，无法考核满载工况下的电压压降、频率稳定性、三相平衡、过载保护、温升、谐波等关键指标。若直接接入服务器、电池、电机等真实负载做满载测试，极易造成真机烧毁，且实际负载功率不可灵活调节，很难实现 20%、50%、100% 分级加载测试。

假性负载通过电阻、电感、电容或者可编程电子负载模拟真实用电负荷，可控消耗电能，复现各类实际工况。在假性负载投入测试过程中，需要配套高精度计量与电能质量监测设备，完整记录测试全过程数据，形成可追溯、可归档的验收资料。安科瑞不生产假性负载本体，专注提供测试全流程监测软硬件解决方案，解决假性负载测试中人工抄表误差大、无过程曲线、报告编制繁琐等行业痛点。

1 假性负载概述

1.1 什么是假性负载

假性负载即模拟假负载，是一类可控功率耗能装置，接入被测供电系统输出回路，吸收电能并将电能转化为热能等形式耗散，不对外输出有效生产功，以此代替真实用电设备模拟现场负荷条件。在真机设备尚未就位、不允许真机做压力试验的条件下，完成供电系统带载能力验证。

1.2 假性负载主要分类

1）阻性假性负载 以大功率电阻负载箱为主，模拟加热器、照明等纯阻性负荷，是数据中心、发电机组、UPS 现场验收使用最多的负载类型，功率调节简单，运行稳定。

2）感性假性负载 由电感阵列组成，模拟电机、变压器类感性负荷，主要用于考核供电系统无功补偿能力、电压调整特性。

3）容性假性负载 由电容阵列构成，模拟开关电源、变频器等容性负荷，多用于测试系统容性无功、功率因数响应。

4）可编程电子假性负载 支持恒压、恒流、恒阻、恒功率多种工作模式，精度高，工况灵活配置，多用于储能变流器、直流充电桩、电源产品实验室老化与性能测试，分为交流电子负载与直流电子负载。

不同类型假性负载可以单独使用，也可组合使用，模拟现实场景下非线性复合负载工况。

2 假性负载典型应用场景

2.1 数据中心 IDC 竣工验收

数据中心机房建设完成后，需要开展机柜满负载验收测试。真实服务器尚未上架，使用阻性假负载模拟服务器用电功耗，液冷机房配套液冷型假性负载同时模拟热负荷，考核 UPS、柴油发电机、列头柜、PDU、空调散热系统在满载、过载条件下供电可靠性与散热能力。需要对总进线、每一路机柜分支回路同步采集电参数，核对三相平衡、温升、过载告警等指标，作为机房竣工交付依据。

2.2 UPS 与柴油发电机组带载校验

UPS 电源、柴油发电机组出厂调试及现场安装完毕后，必须做分级带载测试。通过假性负载依次加载 20%、50%、100% 额定功率，检验设备稳压稳频性能、切换时间、过载保护、带载压降，排查机组输出缺陷，避免后期实际带载运行出现故障。

2.3 储能及直流充电桩测试

储能变流器、直流储能柜、直流充电桩测试时，直流假性负载模拟电池充放电工况，无需接入真实锂电池，规避锂电池过充过放起火风险。完成设备老化、双向计量校验、过压过流保护功能验证，广泛应用于设备厂内试验室。

2.4 光伏逆变器并网调试

光伏并网逆变器调试阶段，利用假性负载模拟电网侧负荷条件，验证孤岛保护、谐波发射水平、无功调节能力，保障逆变器并网运行安全。

2.5 电气仪表计量校验

采用输出功率可控的假性负载输出标准负荷，对电能表、精密配电监测装置进行比对校验，核对计量误差，确认采集设备精度是否满足设计要求。

3 安科瑞假性负载测试监测解决方案

3.1 方案总体思路

整套系统由前端采集硬件、通讯网络、后台电力监控软件三部分组成。在假性负载供电前端以及各分支出线回路布置各类计量与电能质量监测仪表，实时采集电压、电流、有功、无功、功率因数、谐波、电能、事件告警等数据；将数据上传至 Acrel‑2000 电力监控系统，完整保存分级加载全过程时序数据、波形记录；测试结束自动生成 PDF 测试验收报告，实现测试过程无人值守，数据客观可追溯。

3.2 硬件设备选型

3.2.1 交流大功率总回路监测（UPS、发电机组、机房进线）

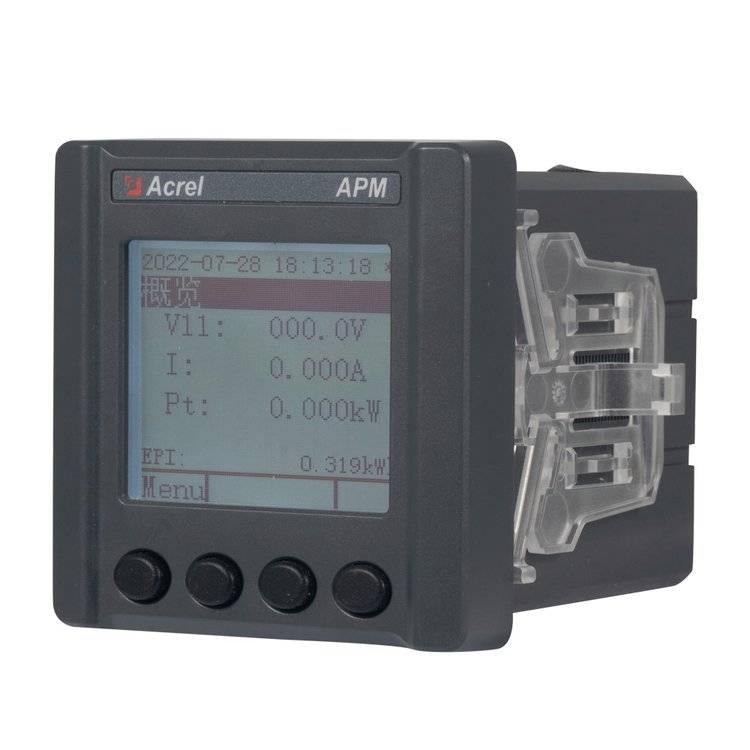

选用APM520 多功能电力仪表，0.2S 级高精度，可测量全电量参数，支持谐波分析、故障录波、事件记录，具备 RS485 通讯接口，适合假性负载总进线高精度验收计量；预算有限场景可选用 DTSD1352 多功能电能表作为经济型配置。

3.2.2 IDC 列头柜、多回路假性负载分支监测

采用AMC16Z、AMC200L 多回路精密配电装置，单台设备实现多路出线独立计量，每一路回路分别监测电流、功率、电能，具备三相不平衡、过载、谐波告警功能，导轨式安装，适配机柜狭小空间，支持开合式互感器，实现现场免断电施工，对多台假性负载进行分路精细化监测。

3.2.3 直流假性负载测试（储能、直流充电桩）

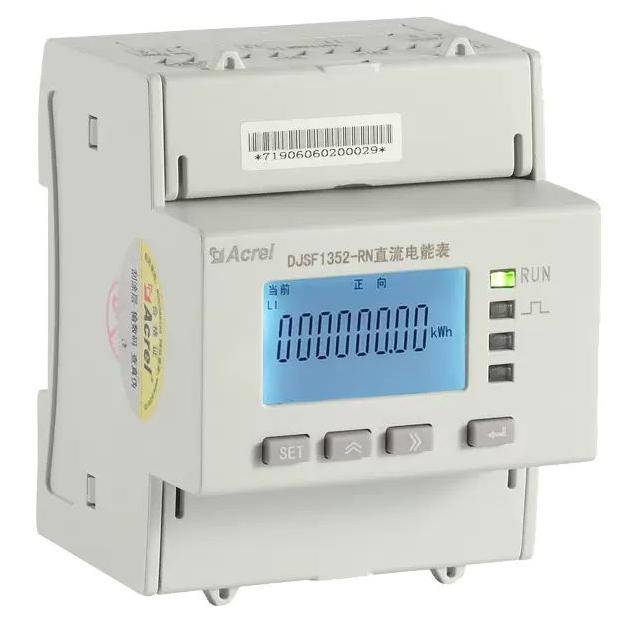

配置DJSF1352‑RN 导轨式直流电能表，适配 DC24‑1000V 直流系统，支持双向电能计量，适用于直流假性负载充放电工况计量，具备过流告警功能，满足试验室直流负载测试需求。

3.2.4 移动式临时假性负载测试点位

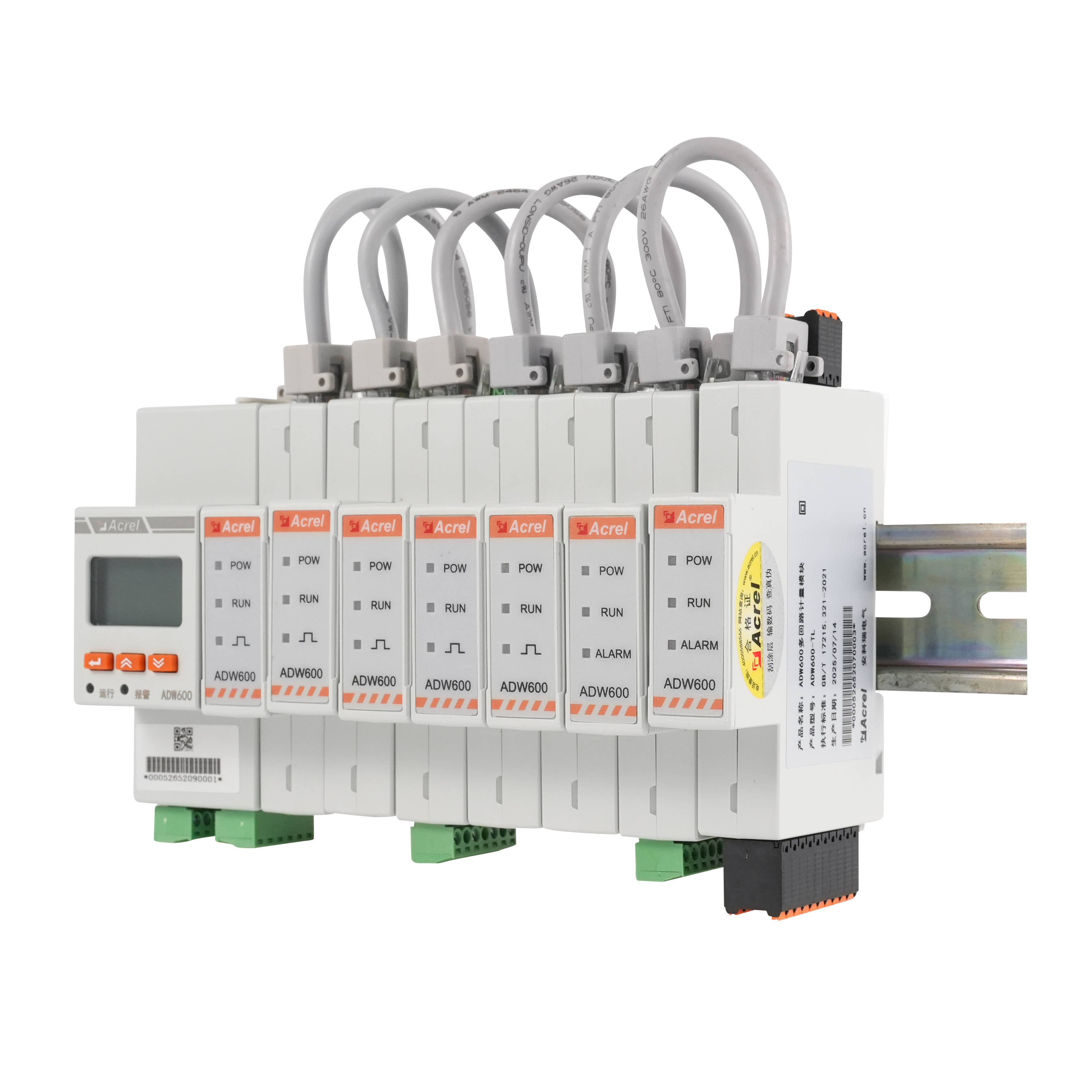

选用ADW600 模块化采集终端，模块化多路采集，支持 LoRa、4G 无线通讯，无需铺设大量通讯线缆，适配工地现场移动式假负载临时测试场景，部署灵活快捷。

3.2.5 深度电能质量分析场景

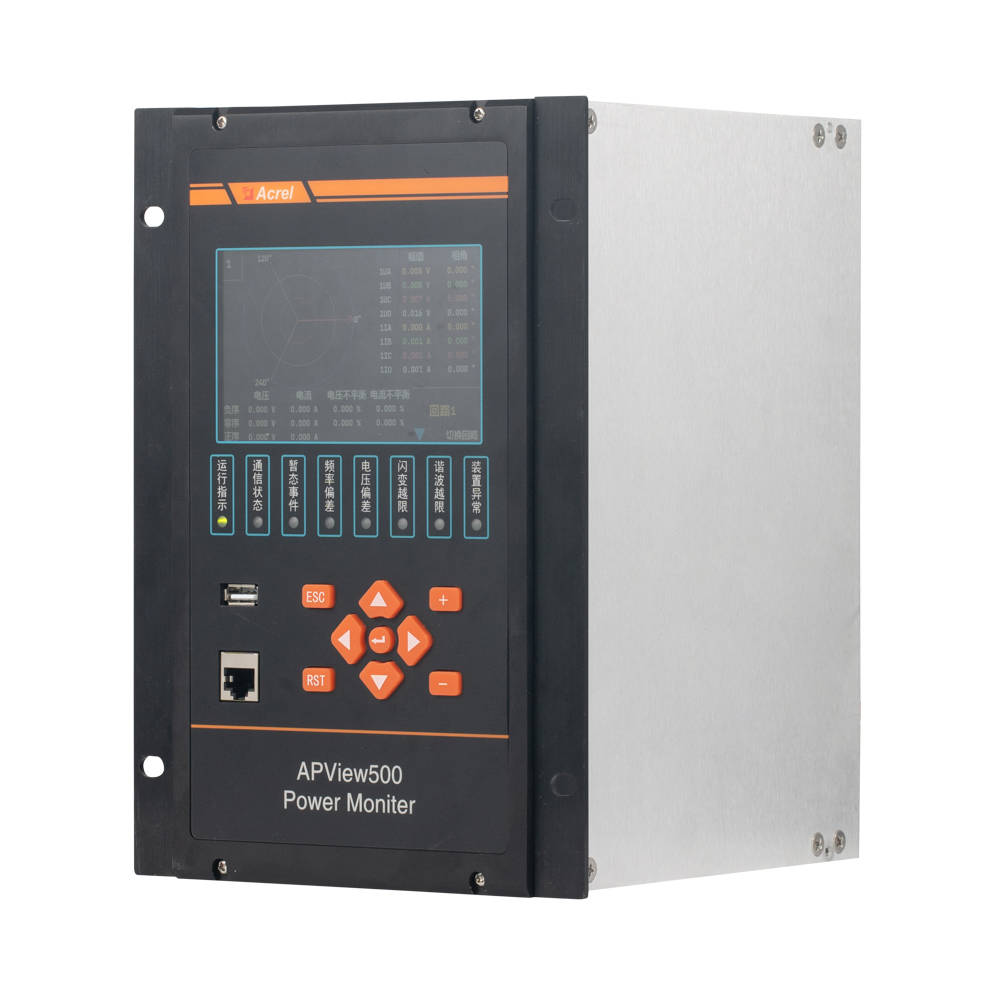

配置APView 系列电能质量在线监测装置，可捕捉电压暂降、暂升、闪变、各次谐波，针对非线性假性负载测试开展深度电能质量评估。

3.3 软件平台功能

Acrel‑2000 电力监控系统作为后台软件，主要实现以下功能： 1）实时监视：实时展示假性负载各回路电压、电流、有功无功、功率因数、电能、谐波含量等参数，界面直观展示当前加载功率； 2）过程存储：完整记录 20%、50%、100% 分级加载全过程时序曲线，保存测试全程数据，不会因人工记录遗漏关键工况点； 3）告警管理：过压、过流、过载、三相不平衡等异常自动弹窗告警并留存告警事件记录； 4）波形录波：发生异常时自动录波，便于事后分析故障原因； 5）报告输出：测试完成一键导出 PDF 格式假性负载带载测试验收报告，包含测试条件、全过程数据、曲线、事件记录，直接用于工程归档与第三方验收。

3.4 系统工作流程

1）将假性负载接入被测配电输出回路，设置分级加载功率； 2）安科瑞各类采集仪表安装于假性负载供电前端或各分支出线； 3）仪表采集电参量，通过 RS485 或者无线方式上传至 Acrel‑2000 监控平台； 4）平台连续存储测试全过程运行数据、波形与事件； 5）测试结束，导出带载测试报告，完成验收归档。

4 方案优势

1）数据客观可靠，替代人工抄表，消除人为读数误差，全流程自动记录，测试结果具备可追溯性，满足竣工验收、第三方检测取证要求；

2）交直流场景全覆盖，适配阻性、感性、容性、可编程电子各类假性负载，兼顾试验室与工程现场；

3）支持分回路精细化监测，能够同时监测总回路与多路分支假性负载，快速定位单台负载异常；

4）计量与电能质量一体化，兼顾电量计量精度与谐波、暂态事件分析，满足高标准测试需求；

5）部署灵活便捷，导轨式安装，支持开合 CT、无线通讯，减少现场布线、停电改造工作量。

5 结语

假性负载测试是供电设备出厂检验、机房工程竣工验收的重要手段，能够有效规避真机带载测试带来的设备损坏与安全风险。安科瑞假性负载测试监测解决方案，通过高精度采集硬件与监控软件结合，解决假性负载测试过程中数据采集难、过程无留存、报告编制繁琐等痛点，为发电机组、UPS、数据中心、储能、充电桩等行业的带载验证工作提供完整监测技术支撑。
