BA系列电流传感器



  1 概述

  BA系列产品应用电磁感应原理,对电网中的交流电流进行实时测量,采用恒流技术和线性温度补偿技术,将其隔离变换为标准的直流信号输出。采用24伏或12伏电压供电,具有过载能力强、高精度、高隔离、低功耗等特点,可广泛用于工业自动化领域。

  BA系列中剩余电流传感器专用于漏电监控,监测电气线路或电气设备绝缘状态,避免电气线路或电气设备绝缘性能降低引起的事故。产品符合GB/T 13850-1998、GB 1208-2006

  2 型号说明









  注:BA50L-AI/I(V)为交流剩余电流传感器

  3 技术指标





  4 外形及穿孔尺寸

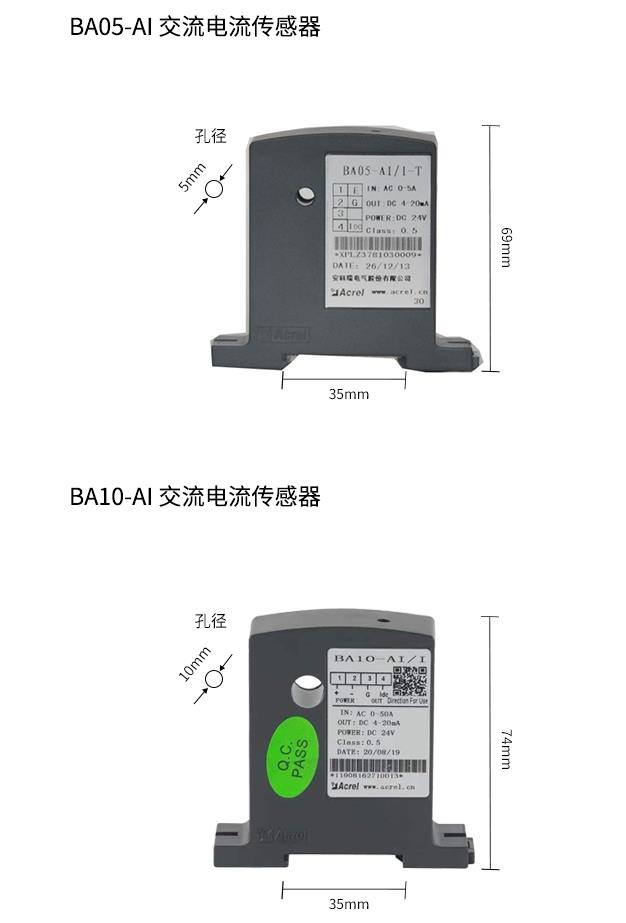

  ● BA05、10电流传感器外形及穿孔尺寸

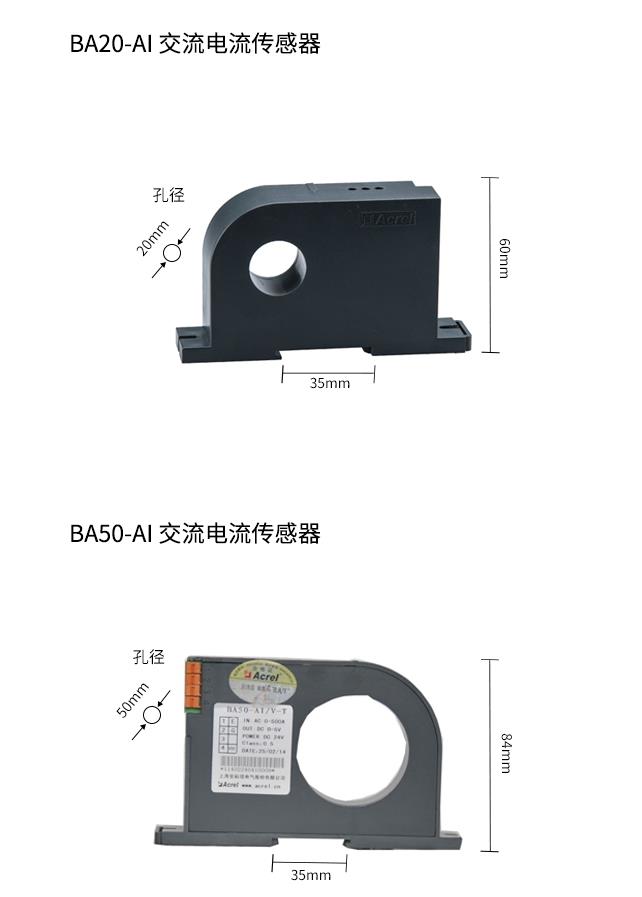

  ● BA20、50、50L电流传感器外形及穿孔尺寸

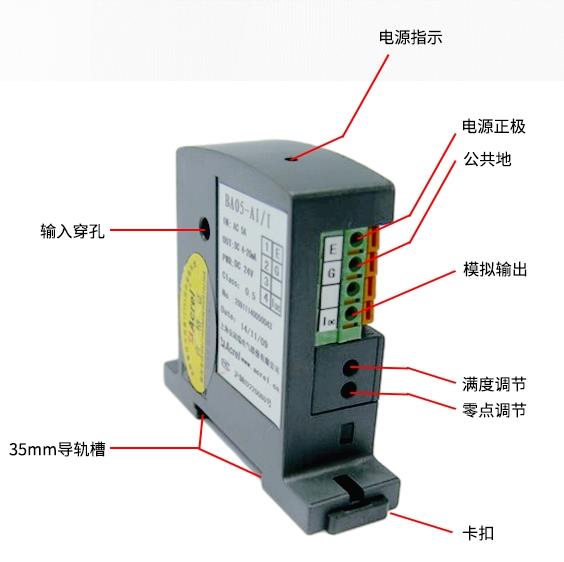

  5 接线示例

  如图所示穿心输入Iac,电流输出型传感器的输出为共地电流源,电压输出型传感器的输出为共地电压源。图中RL是用户负载,输出为电流时,负载≤400Ω(12V供电)或≤800Ω(24V供电);输出为电压时负载≥1kΩ。
