安科瑞测温产品在某储能集装箱项目的应用

关键词：储能集装箱；直流汇流母排；温度监测；有线测温；温度巡检仪；PT100；

本工程为杭州某储能集装箱直流汇流母排温度监测，储能集装箱作为输配电阶段用电低谷期储存多余电力，用电高峰期释放环节负荷的重要环节，其功能在输配电阶段是作为重要的备用电源以及对用户来说也是节约成本的一大利器，而温度监测对于电力系统来说也是十分重要的，在直流储能箱的直流汇流母排会长期存在发热，高温的情况存在，如果长期不对直流储能箱做温度监测可能会存在温度异常升高导致的电气安全隐患，因此对储能集装箱的直流汇流母排进行温度监测是非常有必要的。

2、产品需求及配置

针对于储能集装箱直流汇流母排测温，首先对于感应取电式的传感器来说，需要在磁环中有电流的变化才能通过电磁感应原理得电，因此感应取电式的传感器无法用于直流侧测温，又因为储能集装箱的直流汇流母排因为长期工作载流，存在热累计效应，或者可能存在短时的电流超限，这样就会导致测温点温度过高，而电池型的传感器虽然安装方便，但是由于电池本身的限制，导致其长期在高温环境下工作，会大大缩减电池的使用寿命，这样就的导致了电池型传感器整体的寿命衰减，因此，对于储能集装箱的直流汇流母排测温，我们选用有线的温度巡检仪加PT100有线温度探头来实现。

对温度巡检仪的要求如下：

1）可以接入8路PT100/PT1000温度信号；

2）至少两路常开DO出口；

3）测温范围-200至600℃；

4）测温精度等级0.5级；

5）RS485接口，MODBUS通讯协议；

3、产品介绍

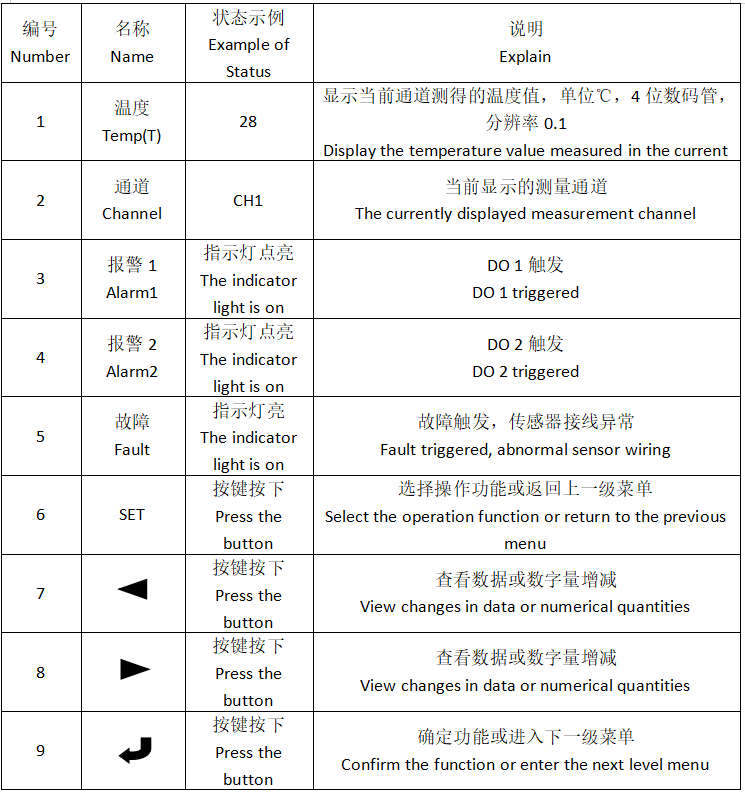

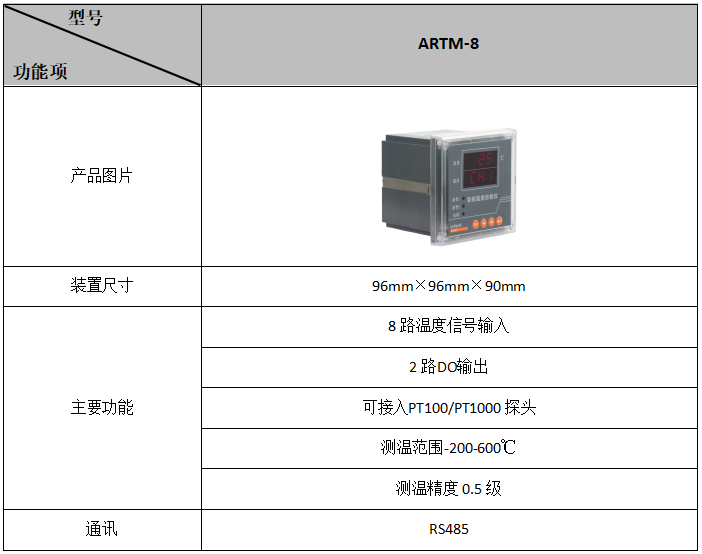

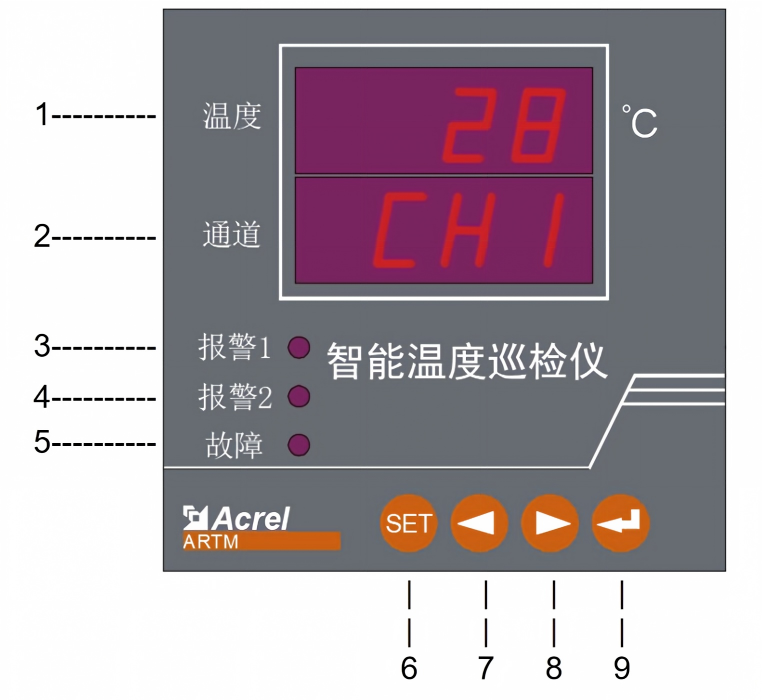

本次项目选用了ARTM-8 温度巡检仪接PT100的测温方案，通过温度巡检仪数码管显示屏实时显示储能集装箱直流汇流母排的实时温度，并且装置面板具有报警灯功能以及装置具有两路DO出口可以实现报警的预警以及信号输出功能，以此来实现对储能集装箱直流汇流母排的监测。

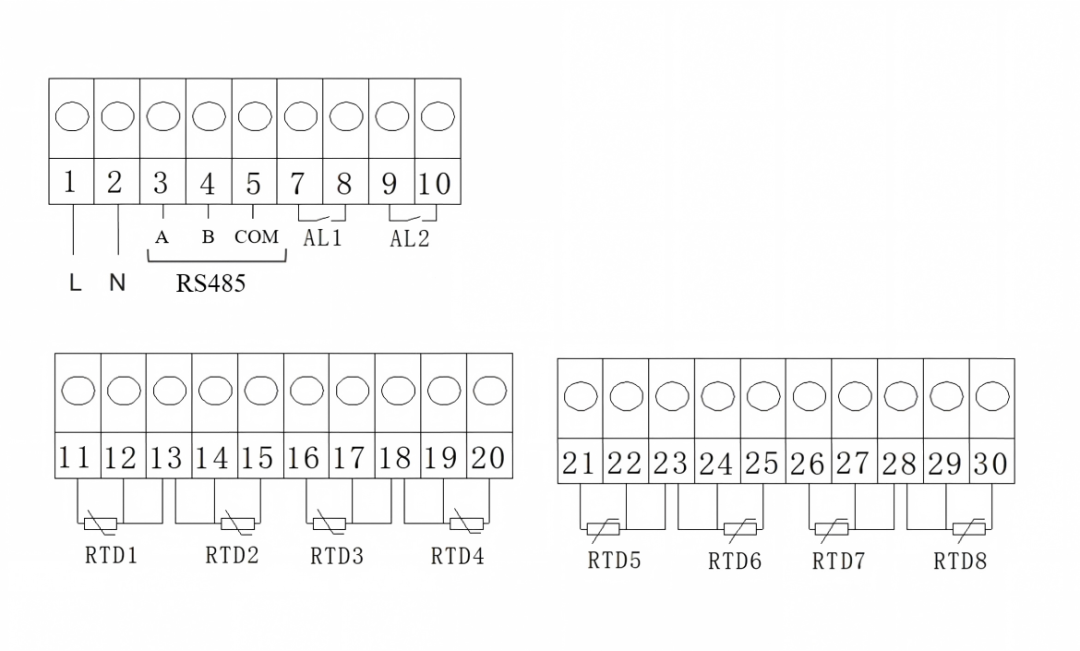

PT100接线方式：11～13 号为 PT100 的第 1 路接线端子，13～15 号为 PT100 的第 2 路接线端子，以此类推。三线制：第一路PT100的A线接入11号端子，B、C两线分别接入12号和13号端子，第二路PT100A线接入15号端子，B、C两线分别接入14号和13号端子，以此类推。

4、现场安装照片

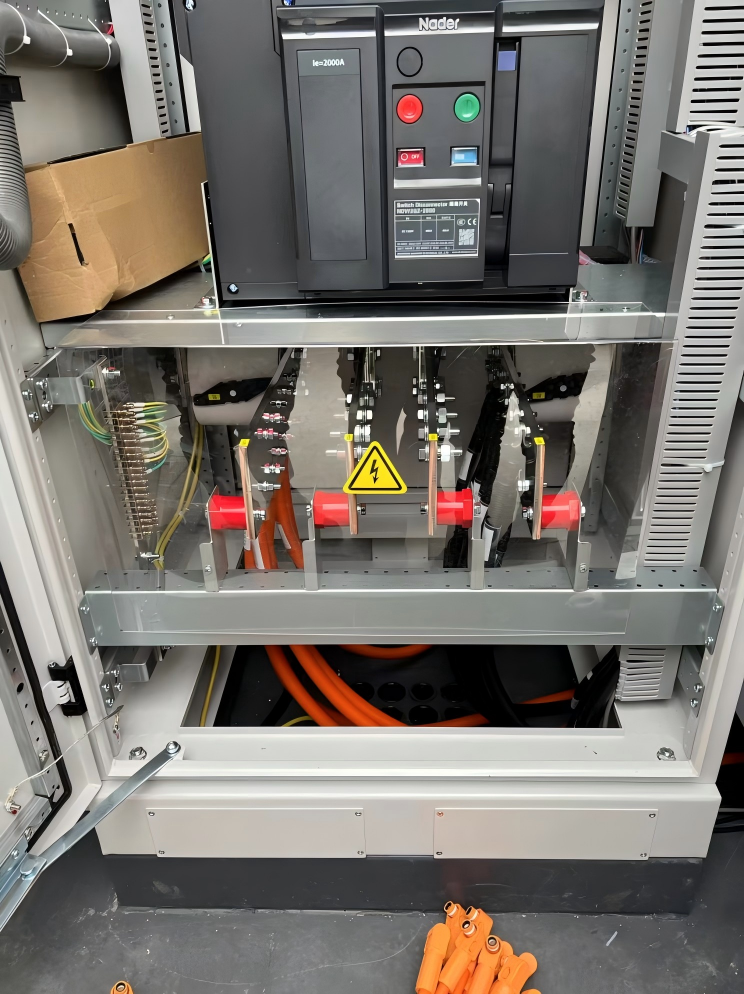

本次PT100主要安装在储能集装箱内直流汇流母排的正负级铜排的螺母上，通过螺栓固定的方式安装在柜内铜排上，下图为直流储能箱图片以及ARTM-8温度巡检仪安装图片；

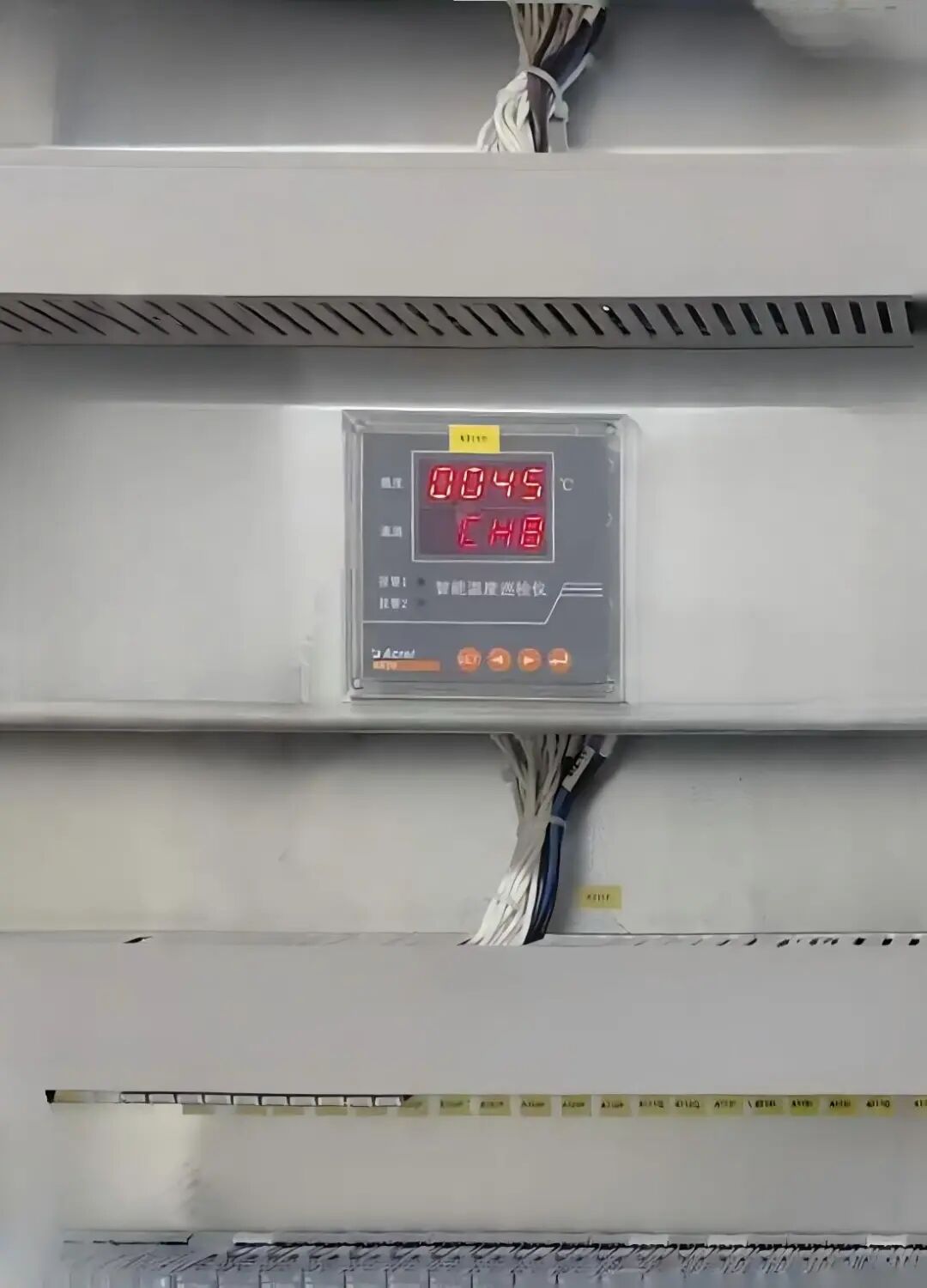

ARTM-8现场安装图片

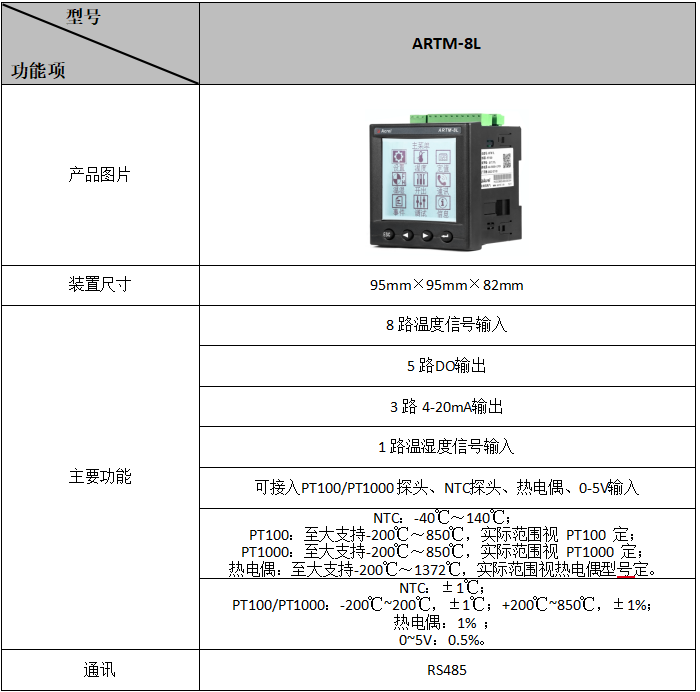

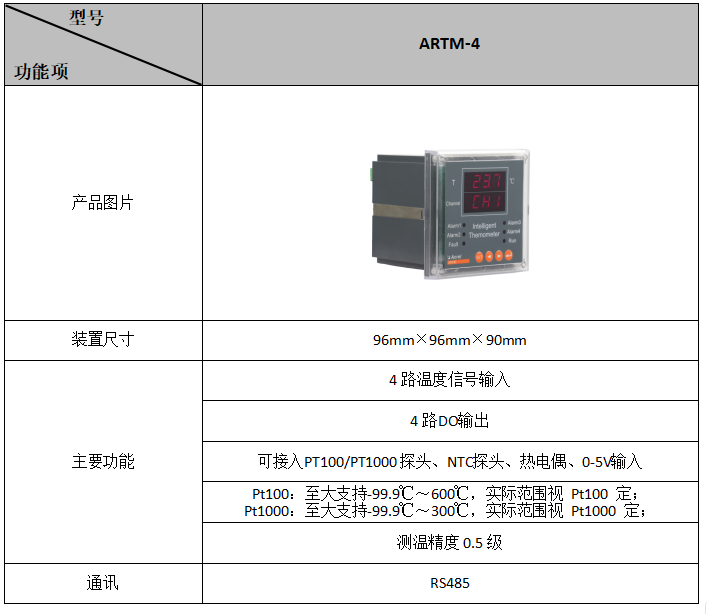

5、拓展产品方案

6、结语

本项目针对杭州某储能集装箱直流汇流母排的温度监测需求，选用安科瑞ARTM-8温度巡检仪配合PT100有线温度探头，实现了对直流汇流母排关键测温点的实时温度采集与监测。该方案有效规避了感应取电式传感器无法用于直流侧测温、以及电池型传感器在高温环境下寿命衰减的不足，具备测温精度高、测温范围宽、支持8路温度信号同时接入、两路DO报警输出及RS485通讯等功能优势，能够满足储能集装箱直流侧长期、稳定、可靠的温度监测要求。通过对直流汇流母排温度的持续监测，运维人员可及时掌握母排运行温升情况，在温度异常升高时通过装置面板报警指示及DO信号输出实现预警与联动保护，有效预防因热累积或短时超限导致的电气安全隐患，为储能集装箱的安全稳定运行提供了有力保障。
